Les consoles André CHARLIN étaient équipées, à l'origine de l'ampli push pull d'ECL 82 délivrant 2 x 9 W ou de l'ampli push pull d'EL 34 délivrant 2 x 20 W.
Il y a peut être eu d'autres amplis mais je ne les connais pas.
Tous les amplis étaient équipés du connecteur octal pour le raccordement des hauts parleurs.
Indépendamment d'offrir la connexion basse impédance pour la section Grave / Medium et haute tension pour les tweeters ESL, la connexion octale permettait également d'intervenir spécifiquement sur le filtre Grave / Médium.

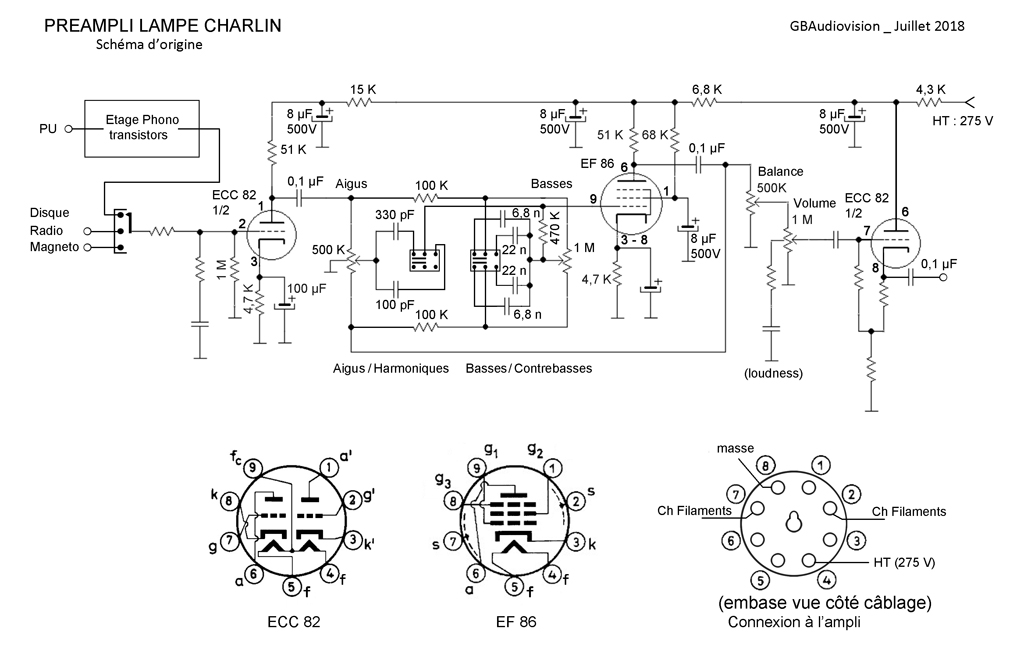

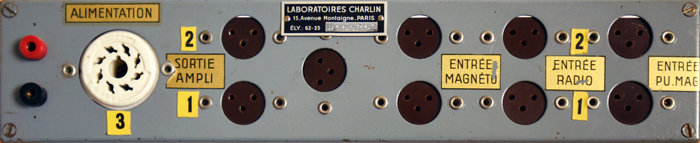

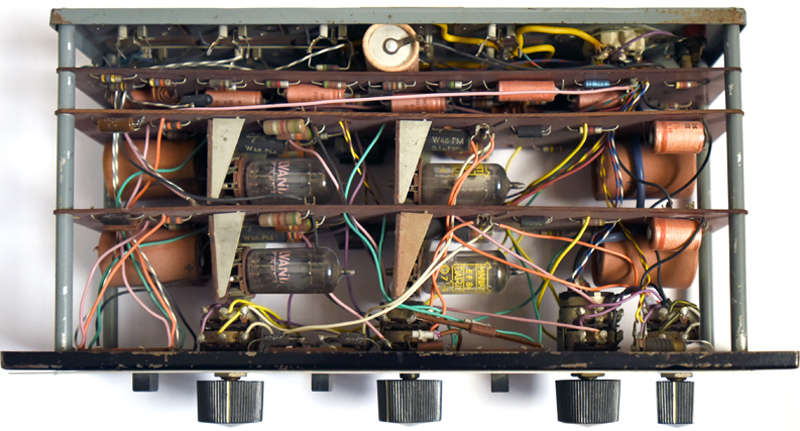

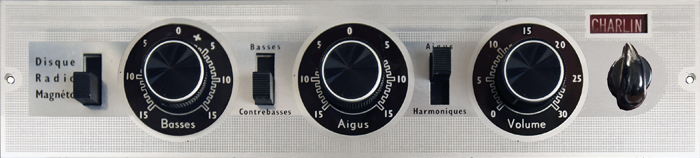

Un modèle de préampli à lampes

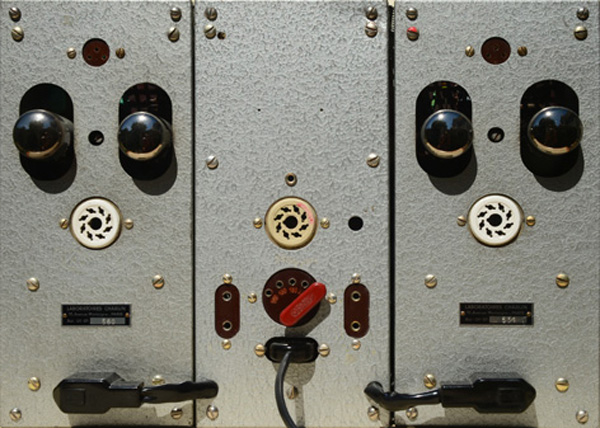

L'ampli à lampes push pull EL 34. Puissance 2 x 20W.

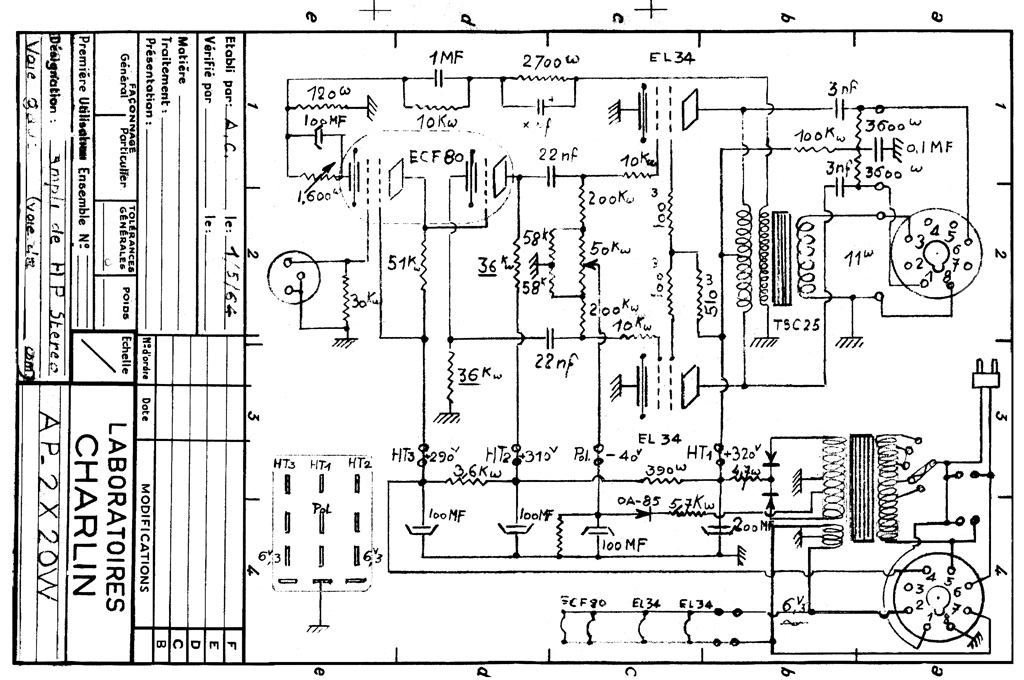

Schéma de l'ampli à lampes push pull EL 34.

Voici le schéma original de l'ampli 2 x 20W.
Il a certainement été dessiné par André CHARLIN lui même car il est mentionné établi par A.C. et daté du premier mai 1964.
Qui travaille un premier mai ?

Je suis en train de compléter et d'enrichir ces pages. Bientôt plus d'informations.
