Les ELECTRONIQUES André CHARLIN à TRANSISTORS

A partir de 1968, les consoles André CHARLIN ont été équipées de matériel transistorisé.
Le préampli ENB a connu différentes réalisations.
Version "console" avec alimentation depuis l'ampli et version "autonome" avec alimentation intégrée.
Les ENB différaient également par la section préampli phono qui était soit en câblage sur barrette ou sur circuit imprimé. Dans la version CI c'était un sous-module BST qui était utilisé.

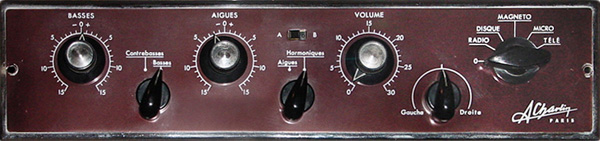

Le préampli à transistors ENB

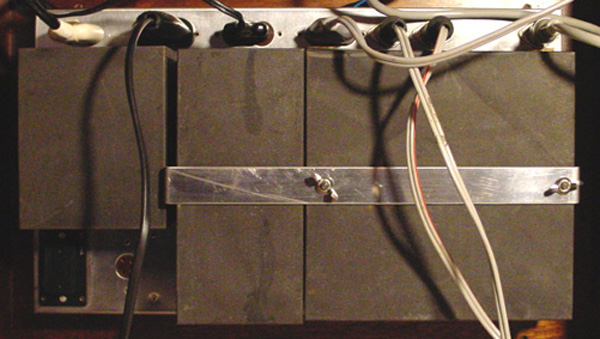

Un modèle d'ampli à transistors.

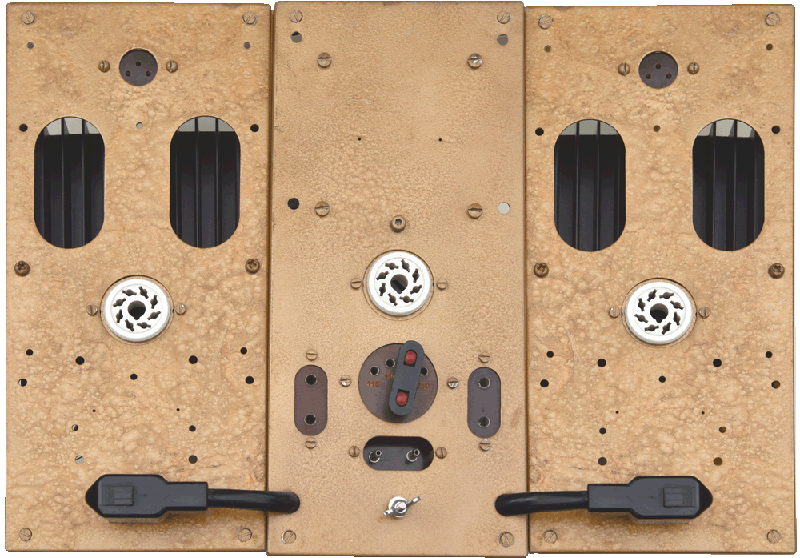

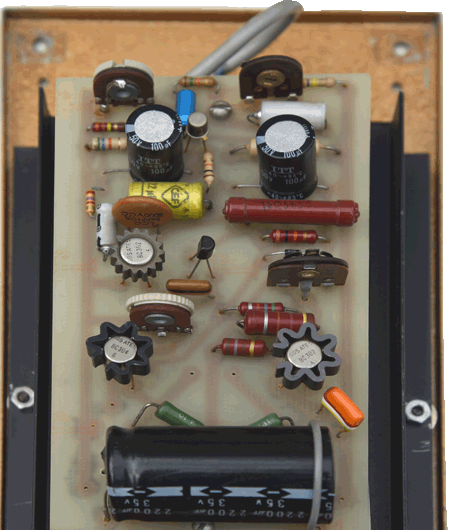

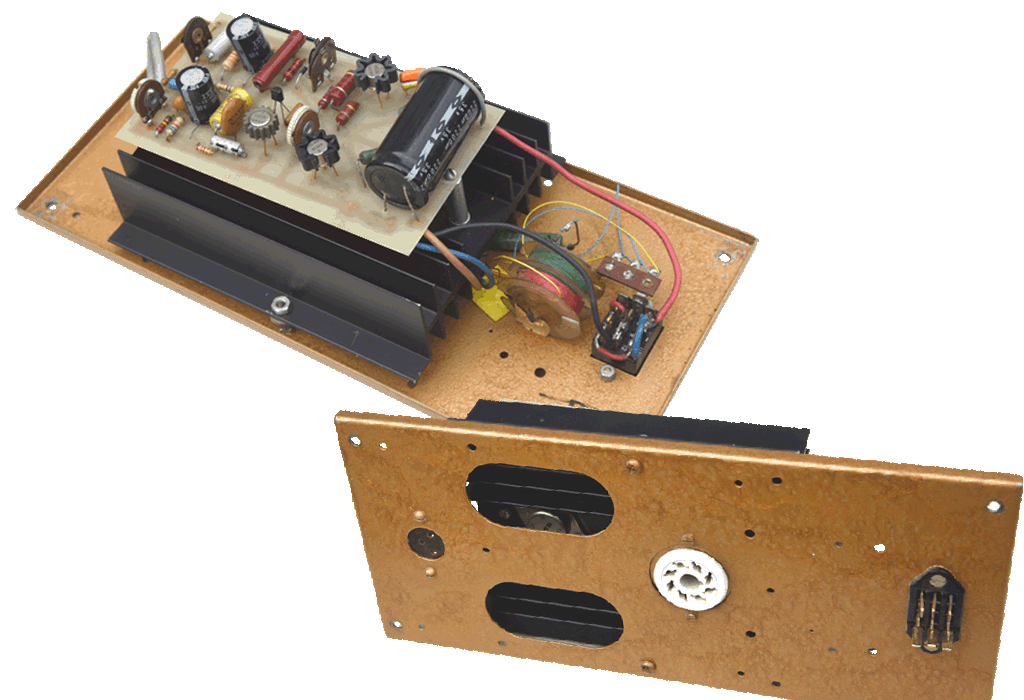

L'ampli à transistors modèle "bronze" avec connecteur octal et sortie haute tension pour les ESL.

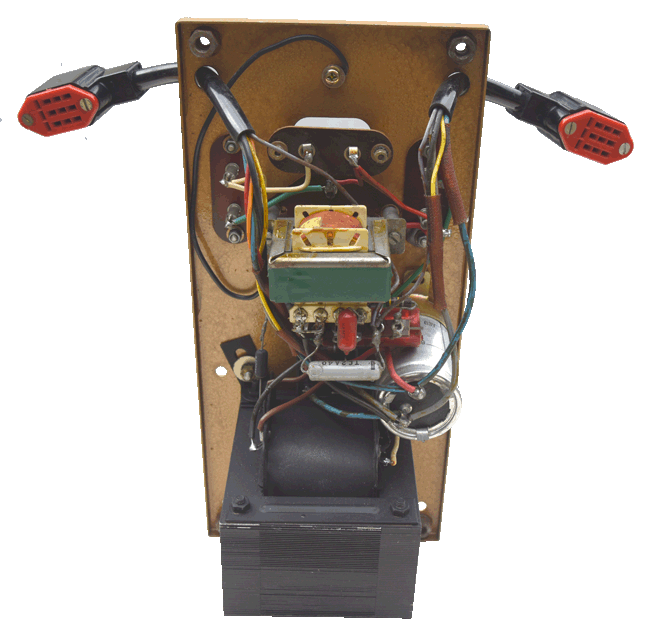

Certainement l'un des premiers modèles d'ampli à transistors qui hérite du coffret des amplificateurs à lampes.

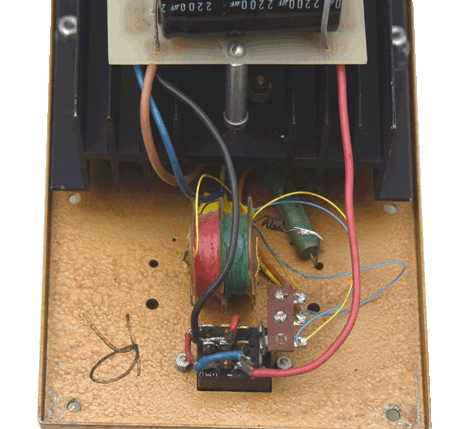

Au premier plan le circuit d'alimentation des tweeters ESL.

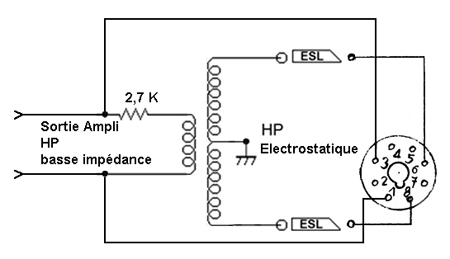

Une sorte de transformateur "maison" composé d'une résistance de 2,7 K en série avec quelques spires bobinées à la main introduites dans le double bobinage à air que l'on aperçoit sur cette photo.


Schéma de l'ampli à transistors. Puissance 2 x 40W.

Bientôt de nouvelles informations à venir sur les électroniques à transistors.
